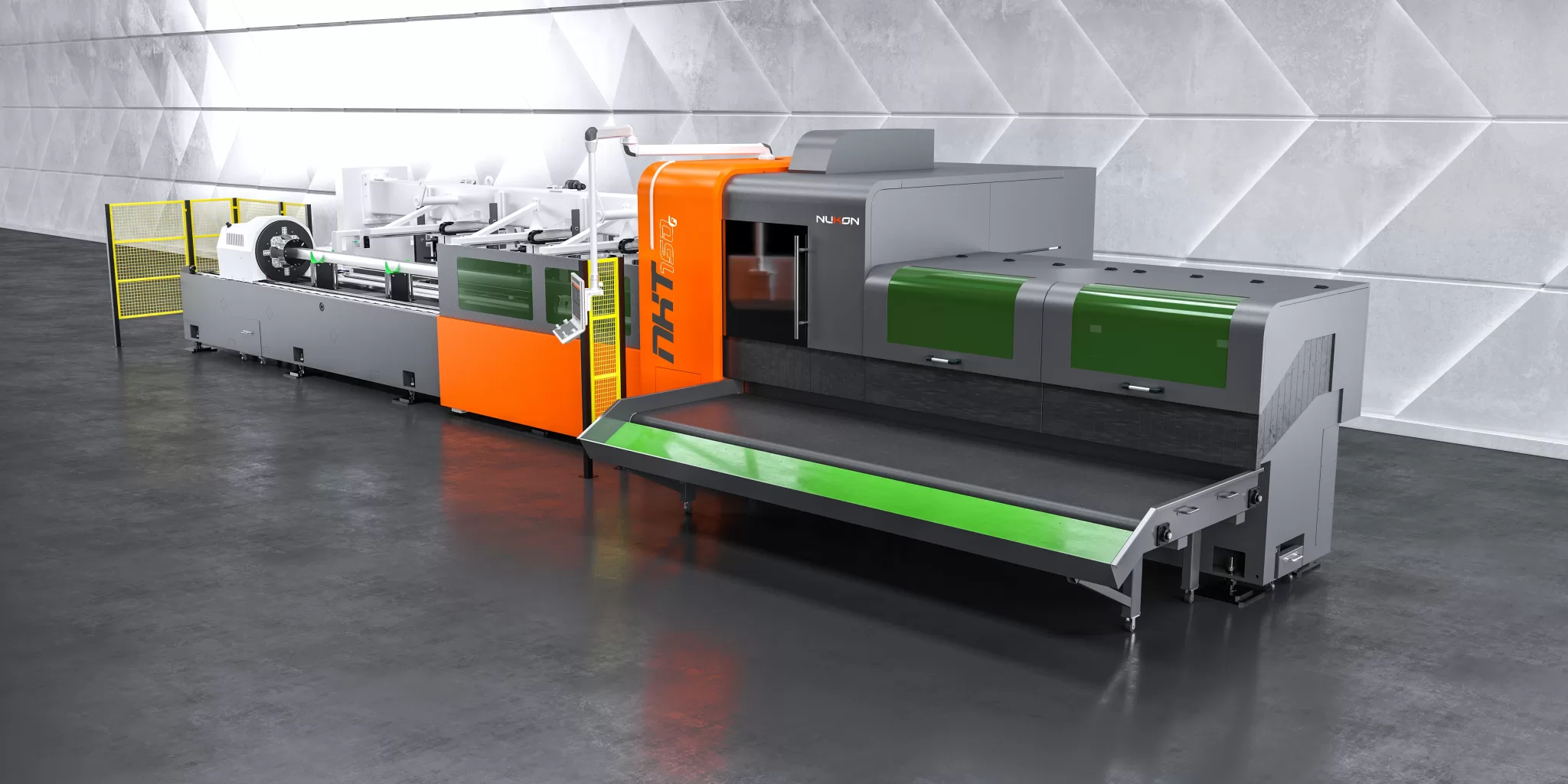

NK-T 160 Lazer Boru ve Profil Kesim Makinası

Ekstra özelliklerle zenginleştirilmiş yüksek kapasiteli boru profil kesme makinası.

Genel Özellikler

  • Nukon Boru ve Profil Fiber Lazer sistemi tarım makineleri, takım tezgahları, savunma sanayi, otomotiv sektörü ve endüstriyel raf sektörü gibi birçok sektörde farklı şekil ve malzemelerde üretilen boru veya profillerin işlenmesinde kullanılmaktadır.
  • Makine açılım seçeneği ile “U L I” profilleri kesebilmektedir.
  • Makine 2kW, 3kW ve 4kW güç seçenekleriyle üretilebilmektedir.
  • Balya içerisindeki profil veya boru malzemeleri otomatik yükleme sistemi ile makineye yüklenebilmektedir.
  • Makinede kesilebilecek maksimum kesit borularda; Ø226mm, kare kesitli profillerde 160mm x 160mm, dikdörtgen kesitli profillerde ise 200mm x 100mm’dir.
  • Makine maksimum 6500mm boydaki profil veya borular ile çalışabilmektedir.



Eğimli KESME

+/- 45° ile kesebilme özelliği.
Kaynak ağzı açma işlerinin üretiminde yüksek hız.
Nihai üründe iyileştirilmiş kalite ve boyutsal tolerans. Kaynak ağzı açma işlerinde yüksek karlılık.
Dış ve iç konturlarda bevel kesim imkanı.

Boru ve Profilde En İyi Seçim!

Videoyu oynat

OTOMATİK MERKEZLEME

Otomatik merkezleme sistemi, makinaya beslenmiş ve kesime hazır olan malzemenin aynanın merkezinde olup olmadığını gerçek zamanlı olarak kontrol ederek merkez kaçıklığını belirler. Ayrıca bu opsiyon malzemenin dış ölçülerini ve köşe radyusunu ölçerek sisteme girilen bilgilerin doğruluğunu kontrol eder ve kesimin devamlılığını sağlar.

GRIPPER

Boşaltma işleminde bitmiş iş parçasına manuel müdahalenin gerekli olduğu durumlarda tutucu, herhangi bir operatör müdahalesine gerek kalmadan parçayı boşaltma pozisyonuna taşır.

ÖN AYNA

Ön ayna, 4 adet desteklenen silindir çenesi ile Ø15 ila Ø226mm arasındaki malzemeleri orta eksende hassas bir şekilde tutabilir. Çene sıkma, basıncı ayarlanabilir pnömatik tahrik sistemiyle çalışır. Ön ayna, mikro bağlantı seçeneğini kullanmadan minimum artık malzemeyi ve uzun konturları kesmek için ileri ve geri hareket etme özelliğine sahiptir.

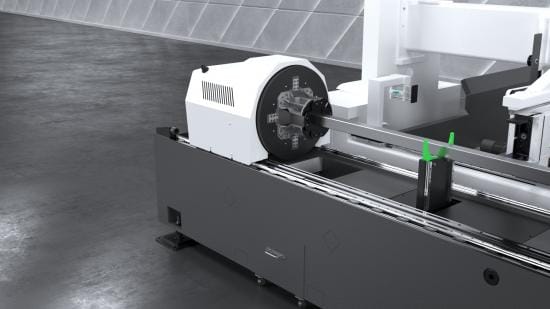

BESLEME AYNASI

Besleme aynası Ø15-Ø226mm arası malzemeleri merkez eksende hassas bir şekilde tutabilmektedir. Çene kelepçesi ayarlanabilir basınca sahip pnömatik bir tahrikle çalışır. Profil dönme ekseni ve profil tahrik ekseni servo motorla tahrik edilmektedir.

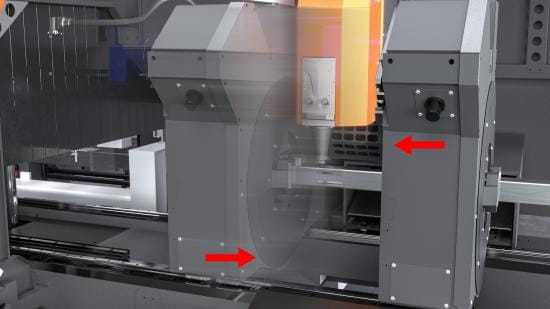

HAREKETLİ ÖN AYNA

NKT 160 ön ayna ileri ve geri hareket edebilir. Atık kısmını azaltmak için ileri hareket yapar. Ayna ileri doğru hareket ederek kesme kafasının diğer tarafına geçer, böylece kafayı malzemenin ucuna yaklaştırır ve fireyi azaltır. Aynanın geriye hareketi ise geriye doğru hareket ederek uzun ve geniş boşaltmalarda malzemenin çeneye sıkışmasını önler.

DİKİŞ YÖNÜ TESPİT SİSTEMİ

Lazer kesim işlemlerinden önce boru ve profillerdeki kaynak dikişinin algılanması, her geçen gün daha da önem kazanmaktadır. Endüstride, giderek daha fazla yapısal ve güvenlikle ilgili bileşenler kaynaklı malzemelerden yapılır. Bu işlemler için gereken tekrarlanabilirlik ve verimlilik, ancak kaynak dikişinin lazerle kesilmeden önce hassas bir şekilde konumlandırılmasıyla elde edilebilir.

DESTEK GURUBU

Destekler, CNC’ye girilen boru ve profillerin kesit ve boy ölçülerine göre malzemelerin kesim esnasında çökme ve salınım yaşamaması için konulmuş destek elemanlarıdır. Kesit ölçülerine göre tüm ayarlar manuel olarak yapılmaktadır.

OTOMATİK YÜKLEME SİSTEMİ

Boru ve profillerin kesit boyutlarına göre sistemdeki tüm ayarlar, malzeme bilgileri girildiğinde CNC tarafından otomatik olarak yapılır. 3000mm – 6300mm arası parça yüklemeye uygundur.

BOŞALTMA SİSTEMİ

Boru ve profillerin kesit boyutlarına göre sistemdeki tüm ayarlar, malzeme bilgileri girildiğinde CNC tarafından otomatik olarak yapılır. Standart olarak maksimum 4000 mm uzunlukta bitmiş parçalar boşaltılabilmektedir. Opsiyonel olarak 6000 mm'ye kadar uzatılabilmektedir.

Uygun ürünü bulmanız için size yardımcı olmamızı ister misiniz ?

E-POSTA

info@nukon.com.tr

TELEFON

+90 224 241 69 69

ADRES

Taşpınar Mah. Teknosab 6.Cad. No.19 Karacabey/Bursa, Türkiye, 16140

ÇALIŞMA SAATLERİ

Pazartesi - Cuma: 7.00 - 17.00

İletişim Formu

İsim *
E-posta *
Telefon *
Ders
Mesajınız

Bir Teklif İsteği Gönder

Adınız *
Soyadınız *
E-posta *
Telefon *
Firma Adı *
Ülke *
Mesajınız

TEKNİK ÖZELLİKLER

Makine modeliNK-T 160
Kesme KafasıNLCH-LV1
Rezonatör Gücü (kW)2 kW3 kW4 kW
Maksimum Kesme KapasitesiYumuşak Çelik8mm10mm12mm
Paslanmaz Çelik6 mm8mm10mm
Alüminyum5 mm8mm10mm
Pirinç3 mm5 mm6 mm
Bakır3 mm5 mm6 mm
Maks. Dış Çember ÇapıØ226mm
Maks. Boru ÇapıØ226mm
Maks. Kare Boyut160 mm x 160 mm
Maks. Dikdörtgen Boyut200 mm x 100 mm
Besleme Uzunluğu6500mm / 8000mm*
Maks. Yükleme Ağırlığı35 kg/m
Kalıntı80mm
Kontrol Paneli21ӂoklu Dokunmatik Ekran
Makina ağırlığı23.000kg



NK-T 160

Makine modeliNK-T 160
Kesme KafasıNLCH-LV1
Maks. Dış Çember ÇapıØ226mm
Maks. Boru ÇapıØ226mm
Maks. Kare Boyut160 mm x 160 mm
Maks. Dikdörtgen Boyut200 mm x 100 mm
Besleme Uzunluğu6500mm / 8000mm*
Maks. Yükleme Ağırlığı35 kg/m
Kalıntı80mm
Kontrol Paneli21ӂoklu Dokunmatik Ekran
Makina ağırlığı23.000kg
